1. Архитектура / Описание продукта

Назначение продукта

Avanpost CA — центр сертификации, обеспечивающий функции выпуска, продления, отзыва, публикации и проверки цифровых сертификатов в соответствии с принципами PKI и X.509.

Avanpost CA является доверенным сервисом корпоративной инфраструктуры открытых ключей и выполняет роль центра выпуска и валидации цифровых удостоверений для пользователей, компьютеров, серверов, сервисов, мобильных устройств, сетевого оборудования и компонентов гибридной IT-инфраструктуры.

Навигатор разделу:

Основные функции Avanpost CA

Avanpost CA обеспечивает управление жизненным циклом цифровых сертификатов.

Управление сертификатами

• выпуск новых сертификатов;

• продление и перевыпуск сертификатов;

• приостановка действия сертификатов;

• возобновление действия сертификатов;

• отзыв сертификатов;

• публикация сертификатов;

• просмотр сведений о сертификатах;

• поиск и фильтрация сертификатов;

• скачивание сертификатов;

• работа с запросами на выпуск сертификатов;

• одобрение и отклонение запросов.

Проверка запросов и сертификатов

• проверка запроса на соответствие шаблону;

• проверка допустимости выпуска сертификата для субъекта;

• проверка прав субъекта на использование шаблона;

• проверка статуса сертификата;

• создание и публикация CRL;

• создание и публикация Delta CRL;

• поддержка OCSP для онлайн-проверки статуса сертификатов.

Управление шаблонами сертификатов

• создание шаблонов сертификатов;

• редактирование шаблонов сертификатов;

• удаление шаблонов сертификатов;

• настройка срока действия сертификата;

• настройка Key Usage;

• настройка Extended Key Usage;

• настройка параметров субъекта сертификата;

• настройка Subject Alternative Name;

• настройка правил выпуска;

• настройка ACL для шаблонов;

• редактирование справочника EKU.

Управление инфраструктурными объектами

• управление точками публикации CRL;

• управление точками публикации Delta CRL;

• управление точками AIA;

• управление SCEP-настройками;

• управление пользователями Avanpost CA;

• управление правами доступа на экземпляр CA;

• настройка параметров аутентификации;

• настройка интеграций с внешними системами.

Типовые задачи, решаемые Avanpost CA

Avanpost CA может применяться в инфраструктурах для решения следующих задач:

• реализация механизмов доверия и цепочек PKI в корпоративных и гибридных сетях;

• обеспечение работы PKINIT для Kerberos;

• поддержка систем идентификации и аутентификации на базе 802.1X;

• взаимное подтверждение подлинности цифровых сервисов с использованием TLS/mTLS;

• защита электронной почты с использованием S/MIME;

• выпуск технологических сертификатов для серверов, сервисов и API;

• выпуск сертификатов для Linux-инфраструктуры;

• выпуск сертификатов для Windows-инфраструктуры;

• выпуск сертификатов для мобильных устройств;

• выпуск сертификатов для сетевого оборудования;

• выпуск сертификатов для контейнерных инфраструктур;

• проверка статуса сертификатов через CRL, Delta CRL и OCSP;

• замещение Microsoft CA / AD CS;

• интеграция с Avanpost DS, Microsoft AD, Avanpost PKI, Avanpost FAM, Vault и внешними системами.

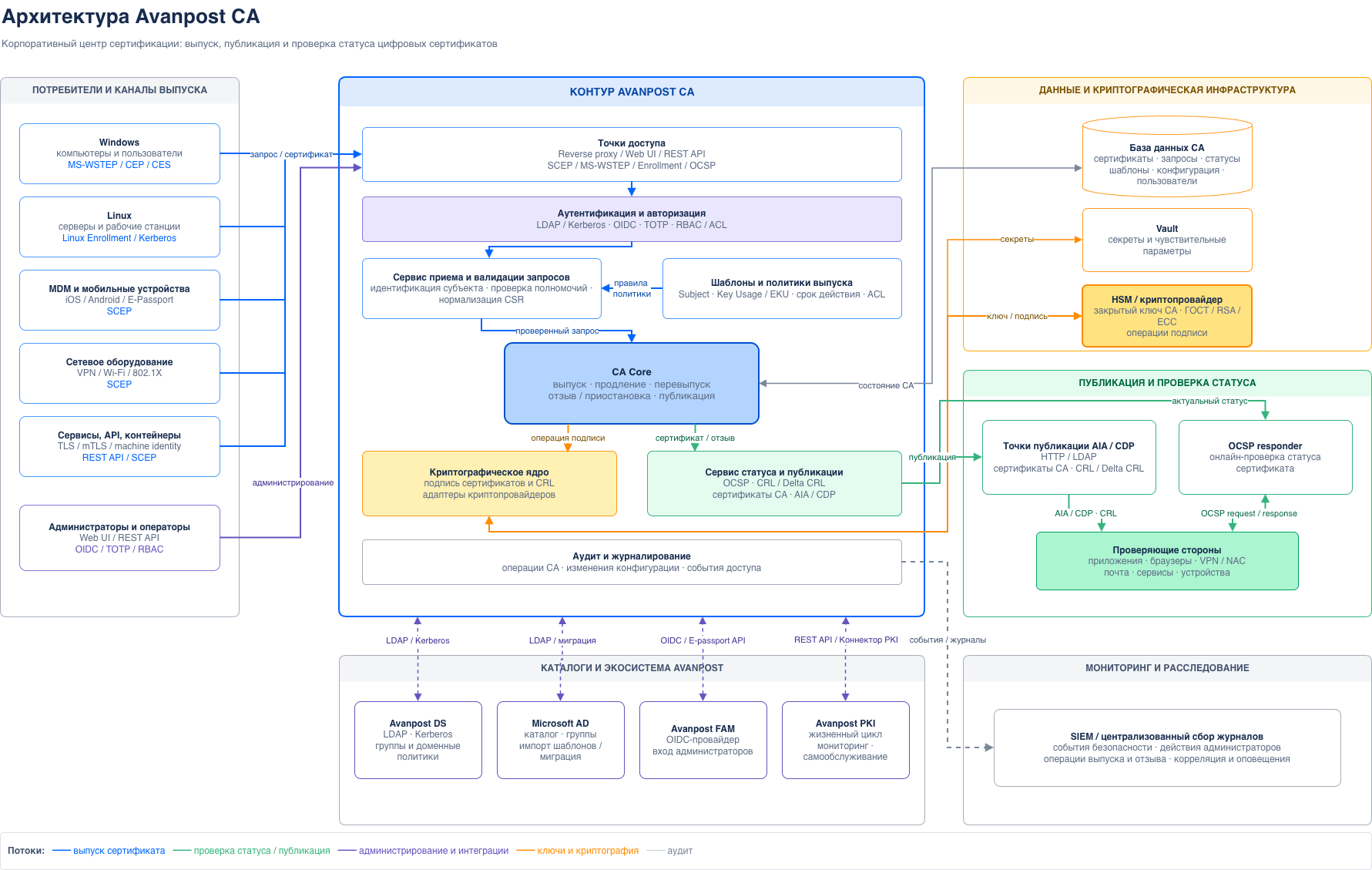

Архитектурная модель

Avanpost CA состоит из физических и логических компонентов.

С физической точки зрения Avanpost CA включает:

• сервер приложения Avanpost CA;

• базу данных CA;

• веб-сервер / reverse proxy;

• административный интерфейс;

• протокольные сервисы;

• интеграционные сервисы.

С логической точки зрения Avanpost CA включает:

• основной сервис / ядро CA;

• криптографическое ядро;

• сервис выпуска сертификатов;

• сервис проверки и валидации сертификатов;

• сервис публикации CRL и Delta CRL;

• сервис OCSP;

• сервис управления шаблонами;

• сервис управления запросами;

• сервис управления пользователями и правами доступа;

• интерфейсы стандартных интеграций;

• административный интерфейс;

• подсистему безопасности;

• подсистему аудита и мониторинга.

Логические компоненты

Физические компоненты

Сервер приложения Avanpost CA

Сервер приложения Avanpost CA содержит основную бизнес-логику продукта и предоставляет административные, протокольные и интеграционные интерфейсы.

Основные функции:

• обработка административных операций;

• выпуск сертификатов;

• обработка запросов на выпуск;

• отзыв, приостановка и возобновление сертификатов;

• управление шаблонами;

• управление точками CRL и AIA;

• обработка протокольных запросов;

• взаимодействие с базой данных;

• взаимодействие с криптографическим ядром;

• формирование событий аудита.

База данных CA

База данных CA используется для хранения:

• конфигурации CA;

• сведений о сертификатах;

• сведений о запросах на выпуск сертификатов;

• статусов сертификатов;

• шаблонов сертификатов;

• параметров CRL и AIA;

• настроек SCEP;

• пользователей и прав доступа;

• служебных данных;

• событий и данных, необходимых для аудита.

Веб-сервер / reverse proxy

Веб-сервер используется для публикации административного интерфейса, протокольных endpoints и интеграционных интерфейсов.

В качестве веб-сервера / reverse proxy используется Nginx.

Административный интерфейс

Административный интерфейс предназначен для операторов и администраторов CA.

Через административный интерфейс выполняются:

• просмотр сертификатов;

• выпуск сертификатов;

• отзыв сертификатов;

• приостановка и возобновление сертификатов;

• работа с запросами;

• управление шаблонами;

• управление CRL;

• управление AIA;

• управление SCEP;

• управление пользователями;

• настройка прав доступа;

• просмотр и анализ административных операций.

Технологическая платформа

Avanpost CA разработан на языке программирования Go.

Поддерживаемые операционные системы

• Astra Linux SE;

• Альт Сервер;

• РЕД ОС;

• CentOS Stream / RHEL;

• Ubuntu;

• другие Linux-дистрибутивы — по результатам проверки совместимости.

Поддерживаемые СУБД

• PostgreSQL;

• Postgres Pro;

• Tantor;

• другие PostgreSQL-совместимые СУБД.

Веб-сервер

• Nginx.

Интеграционные интерфейсы и протоколы

Avanpost CA предоставляет набор интерфейсов и протокольных сервисов для интеграции с корпоративной инфраструктурой и внешними системами.

Avanpost Linux Enrollment Service

Avanpost Linux Enrollment Service — набор сервисов и механизмов, обеспечивающих автоматический выпуск и обновление сертификатов для компьютеров и серверов под управлением Linux.

Сервис поддерживает интеграцию с Avanpost DS и позволяет централизованно управлять выпуском и обновлением сертификатов через доменные политики.

Основные возможности:

• автоматический выпуск сертификатов для Linux-хостов;

• автоматическое обновление сертификатов;

• использование доменных политик;

• разграничение доступа к шаблонам сертификатов по доменным группам безопасности;

• аутентификация Linux-хостов при обращении к CA;

• доставка доверенных сертификатов и CRL на Linux-хосты;

• поддержка Linux Autoenrollment без привязки к домену.

SCEP

SCEP — Simple Certificate Enrollment Protocol — используется для автоматизации выпуска сертификатов для устройств и систем, где применение доменных механизмов выпуска невозможно или нецелесообразно.

Типовые сценарии использования SCEP:

• выпуск сертификатов для мобильных устройств iOS и Android через MDM;

• выпуск сертификатов для macOS-устройств;

• выпуск сертификатов для сетевых устройств;

• выпуск сертификатов для оборудования Cisco;

• выпуск сертификатов для недоменных устройств;

• выпуск сертификатов для отдельных инфраструктурных компонентов.

SCEP может использоваться совместно с MDM-системами, такими как Jamf, AirWatch / Workspace ONE, MobileIron, Microsoft Intune и другими системами, поддерживающими данный протокол.

MS-WSTEP / CEP / CES

MS-WSTEP — Microsoft WS-Trust X.509v3 Token Enrollment Extensions — используется для автоматического выпуска и обновления сертификатов в Windows-инфраструктурах.

Avanpost CA поддерживает сценарии CEP / CES:

• CEP — сервис политик сертификатов;

• CES — сервис выпуска сертификатов.

Данный механизм позволяет реализовать автоматический выпуск и обновление сертификатов для компьютеров и пользователей Windows и используется в сценариях замещения Microsoft CA / AD CS.

REST API CA

REST API CA предоставляет программные методы для взаимодействия с Avanpost CA.

REST API может использоваться:

• для выпуска сертификатов;

• для проверки и валидации сертификатов;

• для интеграции с внешними PKI-системами;

• для интеграции с ITSM;

• для интеграции с DevOps-инструментами;

• для автоматизации инфраструктурных сценариев;

• для использования в скриптах и внутренних сервисах.

CRL, Delta CRL и OCSP

Avanpost CA поддерживает механизмы проверки статуса сертификатов.

CRL

CRL — Certificate Revocation List — список отозванных сертификатов.

CRL используется для оффлайн-проверки статуса сертификата. Клиент или сервис может проверить, не был ли сертификат отозван, используя актуальный список отозванных сертификатов.

Delta CRL

Delta CRL — добавочный список отозванных сертификатов, содержащий изменения относительно базового CRL.

Delta CRL позволяет уменьшить объем передаваемых данных и ускорить обновление информации об отозванных сертификатах.

OCSP

OCSP — Online Certificate Status Protocol — протокол онлайн-проверки статуса сертификата.

OCSP позволяет получить актуальную информацию о статусе конкретного сертификата без загрузки полного списка CRL.

AIA и CDP

Avanpost CA поддерживает управление точками публикации инфраструктурной информации сертификатов.

AIA

AIA — Authority Information Access — расширение сертификата, содержащее информацию о расположении сервисов и данных, связанных с центром сертификации.

AIA может использоваться для публикации информации о сертификате издателя и сервисах проверки.

CDP

CDP — CRL Distribution Point — точка распространения CRL.

CDP указывает, где потребитель сертификата может получить актуальный список отозванных сертификатов.

Шаблоны сертификатов

Шаблоны сертификатов определяют правила выпуска сертификатов.

В шаблоне могут настраиваться:

• тип сертификата;

• назначение сертификата;

• срок действия;

• параметры ключа;

• Key Usage;

• Extended Key Usage;

• Subject;

• Subject Alternative Name;

• правила формирования атрибутов субъекта;

• правила одобрения запросов;

• параметры публикации;

• ACL для доступа к шаблону.

Шаблоны позволяют централизованно управлять политиками выпуска сертификатов и обеспечить единообразие сертификатов в инфраструктуре.

ACL и управление доступом

Avanpost CA поддерживает разграничение доступа к функциям продукта и шаблонам сертификатов.

Механизмы управления доступом позволяют:

• ограничивать доступ к административным функциям;

• назначать права на экземпляр CA;

• управлять доступом к шаблонам сертификатов;

• разрешать выпуск сертификатов только авторизованным субъектам;

• использовать доменные группы безопасности;

• разделять роли администраторов, операторов и пользователей;

• контролировать действия с сертификатами и шаблонами.

Аутентификация и защита административного доступа

Avanpost CA поддерживает механизмы защиты административного доступа.

Возможности:

• аутентификация локальных пользователей;

• управление пользователями Avanpost CA;

• поддержка встроенного TOTP в качестве второго фактора аутентификации;

• поддержка OIDC-аутентификации через Avanpost FAM;

• интеграция с LDAP/Kerberos;

• разграничение доступа по ролям и группам;

• аудит административных действий.

Хранение секретов

Avanpost CA поддерживает возможность хранения секретов в Vault.

К секретам могут относиться чувствительные параметры, используемые CA и его интеграционными механизмами.

Использование Vault позволяет централизованно хранить и защищать чувствительные данные, необходимые для работы Avanpost CA.

Иерархия CA

Avanpost CA может использоваться в иерархической модели PKI.

Типовая архитектура включает:

• корневой CA;

• подчиненные CA;

• рабочие issuing CA.

Корневой CA может использоваться как доверенный верхний уровень PKI, а подчиненные CA — для повседневного выпуска сертификатов.

Разделение ролей CA позволяет снизить риски эксплуатации, ограничить область воздействия при компрометации отдельного компонента и организовать управляемую модель доверия.

Сценарий замещения Microsoft CA

Avanpost CA поддерживает функциональность, необходимую для замещения Microsoft CA / AD CS.

Возможности:

• перенос сертификата с ключами из Microsoft CA;

• импорт сертификатов из Microsoft CA;

• импорт шаблонов из Microsoft CA / Microsoft AD;

• работа напрямую с Microsoft AD;

• поддержка Windows autoenrollment через MS-WSTEP / CEP / CES;

• сохранение модели шаблонов сертификатов;

• поэтапная миграция инфраструктуры сертификатов.

Данный сценарий позволяет организациям переходить на Avanpost CA без одномоментной перестройки всей инфраструктуры сертификатов.

Взаимодействие с Avanpost DS

При интеграции с Avanpost DS Avanpost CA получает возможность использовать доменную инфраструктуру для автоматизации выпуска сертификатов.

Сценарии интеграции:

• выпуск сертификатов для Linux-хостов;

• обновление сертификатов по доменным политикам;

• аутентификация субъектов через Kerberos;

• разграничение доступа к шаблонам через доменные группы;

• публикация доверенных сертификатов и CRL в каталоге;

• доставка доверенных сертификатов и CRL на Linux-хосты через клиент DS.

Взаимодействие с Avanpost PKI

Avanpost CA и Avanpost PKI выполняют разные, но взаимодополняющие функции.

Avanpost CA является центром сертификации, а Avanpost PKI — платформой управления жизненным циклом сертификатов и инфраструктурой цифровых удостоверений.

Взаимодействие с Avanpost FAM

Avanpost CA может использовать Avanpost FAM как OIDC-провайдер аутентификации.

Данный сценарий позволяет централизовать аутентификацию администраторов и использовать единый федеративный контур доступа к административным сервисам.

Взаимодействие с Vault

Avanpost CA может использовать Vault для хранения секретов.

Такой подход позволяет вынести чувствительные параметры из конфигурации CA и централизованно управлять их хранением и доступом к ним.

Аудит и мониторинг

Avanpost CA фиксирует значимые события, связанные с эксплуатацией центра сертификации.

К таким событиям относятся:

• старт и останов службы CA;

• вход и выход администратора;

• неуспешные попытки входа;

• создание запроса на сертификат;

• одобрение или отклонение запроса;

• выпуск сертификата;

• приостановка сертификата;

• возобновление сертификата;

• отзыв сертификата;

• удаление сертификата;

• скачивание сертификата;

• скачивание CSR;

• скачивание закрытого ключа;

• скачивание PFX;

• публикация CRL;

• публикация Delta CRL;

• изменение расписания публикации CRL;

• изменение расписания публикации Delta CRL;

• создание, изменение и удаление локальных пользователей;

• изменение паролей;

• включение, отключение и сброс TOTP;

• изменение состава ролей;

• создание, изменение и удаление шаблонов сертификатов;

• изменение ACL шаблонов;

• создание, изменение и удаление точек CRL;

• создание, изменение и удаление точек AIA;

• создание, изменение и удаление SCEP-паролей;

• создание, изменение и удаление IDP-провайдеров;

• плановая смена сертификата или ключа CA;

• внеплановая смена сертификата или ключа CA.

Аудит позволяет отслеживать действия администраторов и операторов, расследовать инциденты, контролировать изменения конфигурации и обеспечивать прозрачность операций с сертификатами.
